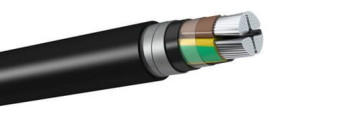

Кабель АВБШвнг(A)-LS 3х50
| Броня | стальные оцинкованные ленты |
| Вольтаж | 66 |
| Диаметр | 29,2 |
| Количество жил | 3 |
| Марка | АВБШвнг(А)-LS |
| Материал жилы | алюминий |
| Материал изоляции | ПВХ пластикат |
| Материал оболочки | ПВХ пластикат |
| Пожаробезопасность | нг(A)-LS |
| Радиус изгиба | 75 |
| Сечение | 50 |
Описание и применение Кабель АВБШвнг(A)-LS 3х50
Расшифровка кабеля АВБШвнг(A)-LS
А – токопроводящая алюминиевая жила
В – изоляция из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
Б – броня из двух стальных оцинкованных бронелент
Шв – защитный шланг из поливнилхлоридного (ПВХ) пластиката пониженной пожарной опасности
нг(А) – не распространяет горение при групповой прокладке (класс пожарной опасности А)
LS – пониженное дымо- и газовыделение (Low Smoke)
Конструкция кабеля АВБШвнг(A)-LS
- Алюминиевая токопроводящая жила однопроволочная или многопроволочная круглой или секторной формы (ГОСТ 22483-2012) номинальное сечение 25-1000 мм2 (ГОСТ 31996-2012).
- Изоляция жил из ПВХ-пластикатного материала пониженной горючести и газо-дымовыделения (ГОСТ 31996-2012);
- Заполнение из ПВХ-пластикатного материала пониженной горючести и газо-дымовыделения.
- Броня из двух стальных оцинкованных лент наложенных по спирали таким образом чтобы верхняя лента перекрывала зазор между витками нижней
ленты. Зазор между витками каждой ленты не превышает половину ее ширины толщиной 03 мм. - Выпрессованный защитный шланг из поливинилхлоридного (ПВХ) пластиката герметичного исполнения пониженной пожарной опасности и газо-дымовыделения толщиной от 18 до 31 мм.
Сфера применения кабеля АВБШвнг(A)-LS
Предназначение кабелей: Для прокладки с учетом объема горючей нагрузки кабелей во внутренних электроустановках а также в зданиях сооружениях и закрытых кабельных сооружениях. Использование в установках стационарного типа с номиналом переменного напряжения 06/1/3/6 кВ частотой 50 Гц. Используются преимущественно при групповой прокладке. В наружных электроустановках. Допускается эксплуатация в зданиях с повышенным риском возникновения пожаров в зонах повышенной влажности в зонах с фактором взрывоопасности в условиях повышенного риска коротких замыканий. Рекомендуется для применения в условиях риска механических повреждений при исключении фактора растягивающего воздействия. Сфера прокладки кабелей: Территории на открытом воздухе закрытые отапливаемые и неотапливаемые помещения помещения с работающим внутри персоналом производственные помещения тоннели коллекторы подземные конструкции и метрополитены зоны с повышенным риском пожаро- и взрывоопасности трубы кабельные галереи.
